光伏電纜為何要在使用前評估絕緣和護套以及導，如何驗證它們可以使用25年

作者

建圳達電纜

2022-05-26

對于光伏項目工程師而言，光伏電纜的質量和性能對于在光伏系統中以更高的效率收集太陽光能是至關重要的。因此，光伏電纜電阻的增加會導致?lián)p耗增加，也被認為是更大的能量損失，并且光伏電纜將被拒絕敷設在惡劣環境。其實，光伏電纜必須經受住所有環境惡劣的環境，例如紫外線輻射、雨水、灰塵和污物、溫度變化、濕度、昆蟲和微生物等，因?yàn)樗仨氃陂_放的大氣中長時間穩定運行。在這些惡劣環境中，光伏電纜出現任何頻繁故障/更換都會降低整體項目效率，因此在安裝之前評估光伏電纜至關重要，以通過執行一系列測試確保其在預期壽命期間的正常性能。

光伏電纜電壓與大小的作用

自行安裝或安裝在屋頂上的太陽能光伏系統電壓較低，通常低于100伏。并網太陽能光伏系統具有更高的電壓水平，并且由于額外的復雜性和安全問題，它們被放置在一個單獨的保護良好的區域，并且只能由合格的人員操作。

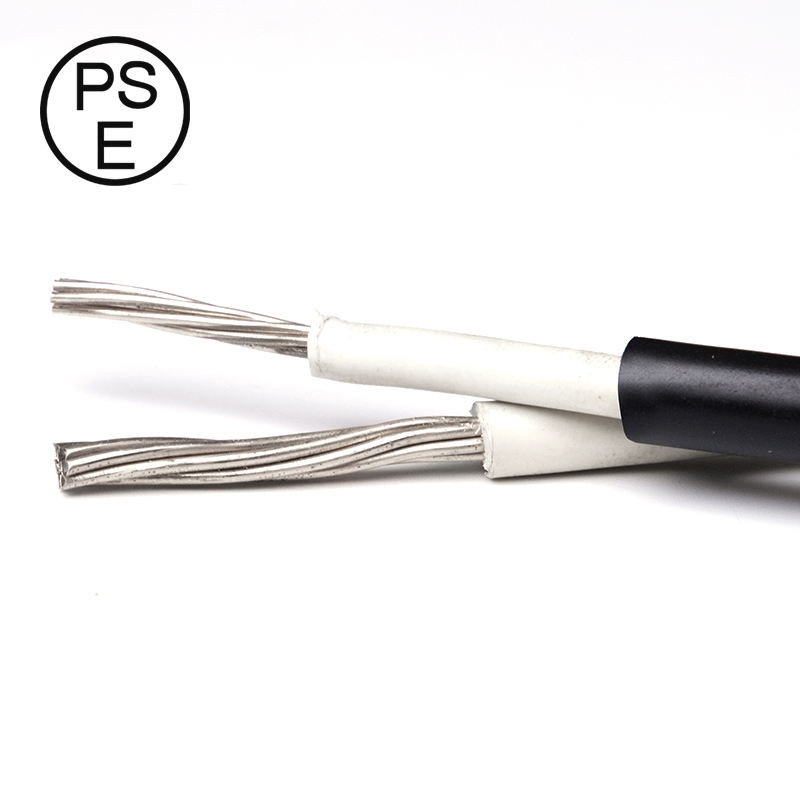

建圳達光伏電纜

選擇光伏電纜尺寸時要考慮的最重要因素之一是光伏陣列和逆變器之間的電壓降。光伏陣列和逆變器之間的總壓降限制在3%。為了保持這一點，除了電纜尺寸外，光伏電纜的最短長度是首選。

光伏電纜耐溫的作用

輻照光伏電纜的設計可承受-40°C至+300°C的耐溫范圍，使其能夠適應不斷變化的天氣條件。在高環境溫度為 90°C時，預計光伏電纜的導體溫度為120°C。

光伏電纜導體與絕緣的作用

光伏電纜是具有雙重絕緣的單導體，通常通過適當?shù)膶?dǎo)管/線槽系統布線，具體取決于其應用領域。采用具有單線鎧裝的單導體以獲得更堅固的機械解決方案。多芯單線鎧裝電纜用于光伏發電機接線盒和逆變器之間的主直流電纜。

光伏電纜在導體之間的標稱直流電壓為1.5KV，在使用過程中最大不得超過1.8KV。

光伏電纜應使用柔性、重型鍍錫銅導體。導體需要低煙、無鹵交聯絕緣和外護套。光伏電纜通常是黑色的，因?yàn)樗鼈冊陂_放的環境中工作，有來自太陽的紫外線輻射。光伏電纜在安裝后不會受到常規的彎曲或扭轉力，因此這兩個指標并不是特別重要。絕緣和護套必須能夠承受更高的溫度，同時仍然具有機械穩定性、阻燃性和無鹵素。通常，優選交聯的聚烯烴共聚物以適應這些要求。

建圳達光伏電纜
