光伏電纜和PVC電纜的區別

作者

建圳達電纜

2021-10-21

光伏電纜的特性是由電纜的特殊絕緣材料和護套材料決定的。我們稱之為交聯PE。經過特殊輻照加速器的輻照后，電纜材料的分子結構會發生變化，從而提供其性能。

光伏電纜經常暴露在陽光下，光伏系統經常在高溫和紫外線輻射等惡劣環境條件下使用，在歐洲，晴天會導致太陽系的現場溫度高達 100°C。目前，我們可以使用PVC、橡膠、TPE等各種材料和優質的交聯材料，但遺憾的是，使用溫度為90°C的橡膠電纜，甚至使用溫度為70°C的PVC電纜。也經常在戶外使用。目前，國家金太陽工程頻繁啟動。為了節約成本，很多承包商都沒有選擇特殊的光伏電纜。相反，他們選擇普通的pvc電纜而不是光伏電纜。顯然，這將極大地影響系統的壽命。

光伏電纜2.5mm、光伏電纜4.0mm、光伏電纜6.0mm的特性由電纜的特殊絕緣材料和護套材料決定。我們稱之為交聯PE。經過輻照加速器的輻照后，電纜材料的分子結構會發生變化，從而提供其性能。.

事實上，在安裝和維護過程中，電纜可以在屋頂結構的鋒利邊緣上走線，同時電纜受到壓力、彎曲、拉力、交叉拉力載荷和強烈沖擊。如果電纜護套不夠堅固，會嚴重?fù)p壞電纜絕緣層，影響整條電纜的使用壽命或引起短路、火災和人身傷害等問題。

光伏電纜和PVC電纜有什么區別？

在組裝和維護過程中，電纜可以沿著屋頂結構的銳邊走線，同時電纜應受力、彎曲、支撐、交叉拉伸荷載和超強沖擊。當絕緣套管抗壓強度不足時，電纜套管會明顯損壞，從而影響整個電纜的使用壽命，或造成短路故障、火災事故、人員傷害等。

原料通過輻射源交叉連接，沖擊韌性高。十字鏈處理技術改變了聚合物的化學結構，將可熔熱塑性原料轉化為非熔彈性材料，從而改善了其熱力學、機械設備和有機化學特性。

光伏建設項目需要選擇光伏發電專用電纜，必須考慮。

根據2PFG1169PV1-F光伏發電廠的電纜，該產品交流電壓為1.8kV(無接地)(芯線單芯，無接地)，采用DC側單芯軟電纜，適用于光伏發電系統DC側，適用于二級安全等級，工作溫度可達90℃。電纜可以串聯使用。

光伏電纜適用特性。

額定電壓AC:0.6/1kV，DC1.8kV；
工作標準電壓(AC)允許0.7/1.2kV，工作標準電壓(DC)允許0.9/1.8kV；
工作溫度-40-+120℃(移動或固定)；
制得的產品不僅具有良好的抗風、抗紫外及活性氧附著力，還能適應較大范圍變化(-40~120℃)，耐穿性好，符合2PFG1169；

五、TUV認證產品

應用領域

太陽能光伏電纜用于太陽能電池、光伏組件連接，采用抗氧化鍍錫導體,輻照交聯低煙無鹵阻燃聚烯烴雙重絕緣有良好的機械結構強度，極其耐用型外護套耐用性好且能有效防水，防化學腐蝕及抗紫外線，臭氧和其他化學物的侵害。為確保產品安全和質量,該電纜獲得了德國TUV南德及中國CQC認證許可,有助于提供光伏系統的高可靠性?？梢杂糜跓o(wú)拉伸的固定安裝及移動應用，使用壽命大于25年(環境溫度40到+ 90°C)

技術數據

額定電壓：DC 1500V
測試電壓：6000V
20°C導體電阻:符合IEC60228 class5標準
溫度范圍：-40°C至+125°C
短路溫度：280°C (短路持續時間最大至55 )
最小彎曲半徑:移動安裝: 4xd電纜直徑

使用規范

適用標準:符合歐標EN501 68及中國能源部NB/T42073-2016
絞合導體符合IEC 60228 class 5標準
阻燃自熄符合IEC 60332-1-2

產品優勢

導體材料：TUA光伏電纜采用絞合退火鍍錫軟銅線。
絕緣和護套材料：TUA光伏電纜均125° C輻照交聯低煙無鹵聚烯烴材料。
耐溫等級：H1Z2Z2- K溫度等級: 125° C

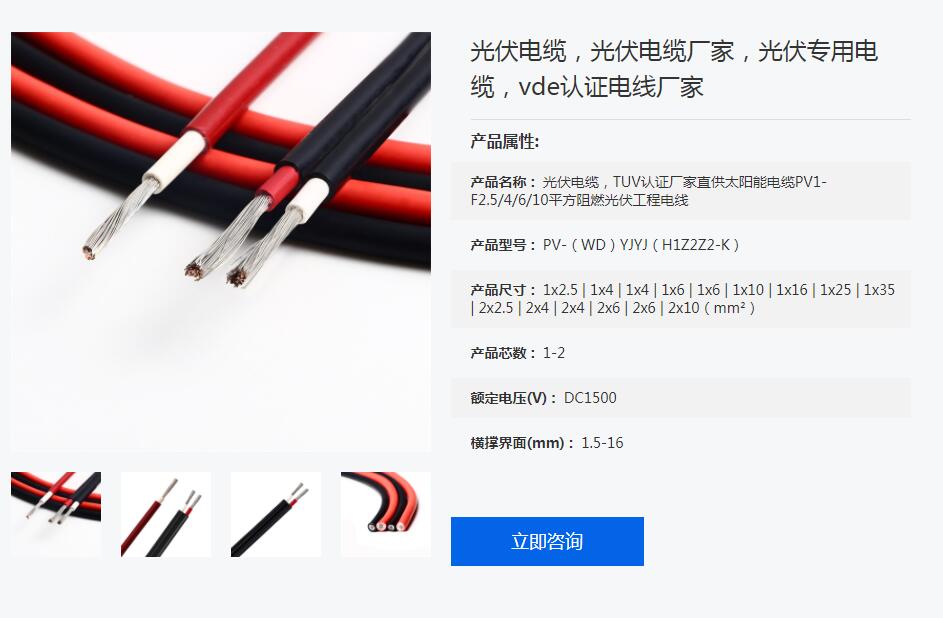

光伏電纜-產品參數Parameter of Products

芯數尺寸（mm²）	導體標準 （mm）	絕緣厚度	護套厚度	外徑直	近似重量（g/km）	20°C時導體電阻值（Q/km）
1x2.5	49/0.25	0.8	0.8	5.4±0.3	49	8.21
1x4	52/0.30	0.7	0.7	5.5±0.3	62	5.09
1x4	56/0.30	0.8	0.9	6.2±0.3	71	5.09
1x6	78/0.30	0.8	0.8	6.4±0.3	91	3.39
1x6	84/0.30	0.8	0.9	6.8±0.3	94	3.39
1x10	84/0.40	1	1	9.0±0.3	155	1.95
1x16	126/0.40	1	1	10.0±0_3	215	1.24
1x25	196/0.40	1.2	1.2	12.2±0.5	302	0.795
1x35	276/0.40	1.2	1.2	13.6±0.5	445	0.565
2x2.5	49/0.25	0.7	0.8	5.0±0.3x10.6±0.3	100	8.21
2x4	52/0.30	0.7	0.7	5.5±0.3><11.4±0.3	125	5.09
2x4	56/0.30	0.8	0.9	6.2±0.3x13.8±0.3	143	5.09
2x6	78/0.30	0.7	0.7	5.9±0.3x12.8±0.3	167	3.39
2x6	84/0.30	0.8	1	7.2±0.3x15.3±0.3	194	3.39
2x10	84/0.40	1	1	9.0±0.3x19.2±0.3	320	1.95
